Wasserspiele: Pumpensteuerung mit der UniStream 10,4 SPS mit HMI
Industrie - Pumpen

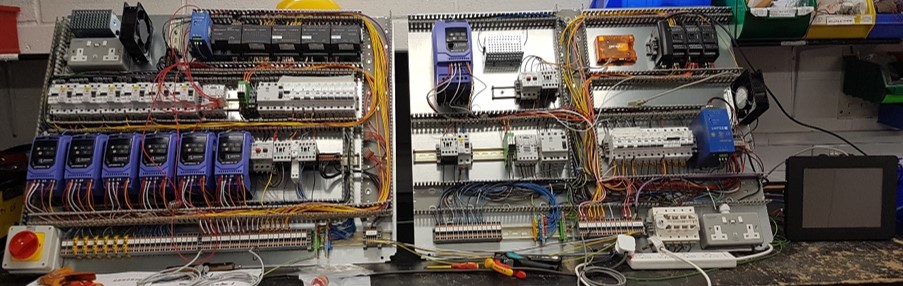

Zusammenfassung: Tills Innovations ist auf die Konstruktion und Installation attraktiver Wasserspiele spezialisiert. Für ein Großprojekt wählte Tills eine UniStream 10,4 SPS mit HMI aus. Der leistungsstarke, multifunktionale Controller automatisiert mehrere Pumpen, Ventile und die Beleuchtung für die Anlage und ermöglicht gleichzeitig die Fernüberwachung und -steuerung über eine anwenderfreundliche Schnittstelle.
![Water-Features_Tills-Pump-Control-with-Unitronics_SPS_UniStream_10.4 Water-Features_Tills-Pump-Control-with-Unitronics_SPS_UniStream_10.4](https://www.unitronics.com.de/wp-content/uploads/2021/10/Water-Features_Tills-Pump-Control-with-Unitronics_SPS_UniStream_10.4.jpg)
Tills Innovations, entwarf zusammen mit dem lokalen Unitronics-Vertriebspartner in Großbritannien, i4 Automation, ein Regelsystem für ein großes Wasserspiel, dass eine Universität in Auftrag gegeben hatte. Dabei leistete Golden Coast, der größte unabhängige Zwischenhändler für Wasser-Freizeitprodukte in Großbritannien, eine enge professionelle Unterstützung.
Auf der Grundlage ihrer Erfahrungen mit Unitronics entschieden sie sich, den programmierbaren Logik-Controller UniStream 10,4 zu verwenden. UniStream bot alle erforderlichen Kommunikations- und Steuerungsfunktionen, und der 10,4 Zoll Touchscreen passte perfekt zu den vielen Eingaben in der HMI, die für den Betrieb des Systems erforderlich sind.

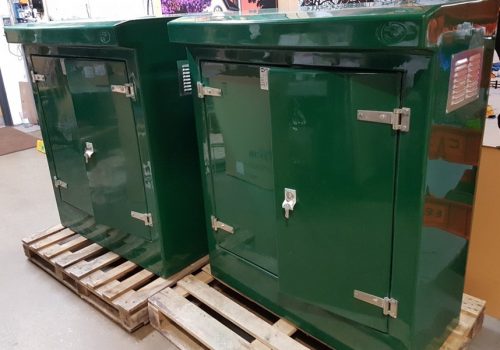

Das Wasserspiel beinhaltet zwei Regelstationen. Die obere Station beinhaltet den Haupt-Touchscreen und einen 3G-/4G-Router für den Fernzugriff, während die zweite Station 70 Meter entfernt auf einem Hügel liegt. In der unteren Station befinden sich analoge und digitale E/A-Module, die mit dem Unitronics EX-RC1-Remote-Adapter verbunden sind. Das UniCAN-CANbus-Protokoll von Unitronics ermöglicht eine effiziente Kommunikation zwischen dem Adapter und der SPS.

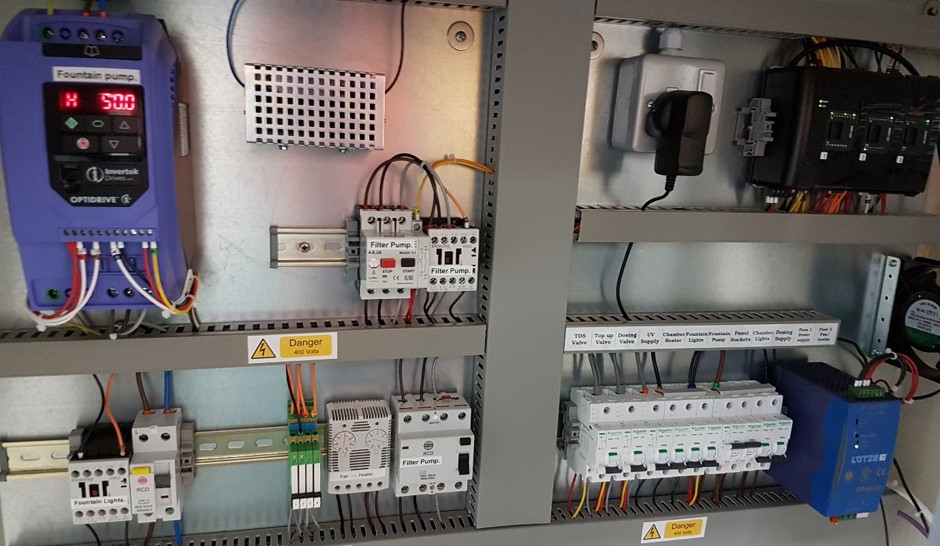

Das System verfügt über Steuerungen für die sieben Pumpen des Wasserspiels, zwei Filterpumpen und verschiedene Ventile zum Nachfüllen von Wasser sowie für die Chemikaliendosierung und die Beleuchtung gemäß den Spezifikationen von Tills Innovations. Die Datentabellen von UniStream werden für das Anfahren der Pumpen verwendet. Da die Düsen hügelaufwärts angeordnet sind, muss der Durchfluss jeder Pumpe angepasst werden, um die Wasserhöhe zu standardisieren. In einer zweiten Datentabellen-Gruppe sind die voreingestellten Muster auf Abruf gespeichert.
![Water-Features_Tills-Pump-Control-with-Unitronics_Pic-1 Water-Features_Tills-Pump-Control-with-Unitronics_Pic-1](https://www.unitronics.com.de/wp-content/uploads/elementor/thumbs/Water-Features_Tills-Pump-Control-with-Unitronics_Pic-1-pmdxz8mz625kir96yptmj7hla4rvxu8rlaq5esl5f0.jpg)
![](https://www.unitronics.com.de/wp-content/uploads/2021/10/Water-Features_Tills-Pump-Control-with-Unitronics_Pic-3.jpg)
Zitat von Till: „Ich arbeite seit mehr als 20 Jahren mit SPSen, aber seit ich das große Sortiment von Unitronics einsetze, muss ich für unsere zahlreichen und vielfältigen Projekte nicht mehr nach anderen SPS-Herstellern suchen.“
Die UniLogic™ All-in-One-Software ist sowohl intuitiv als auch anwenderfreundlich, was zur Beschleunigung des Programmierprozesses beiträgt. Eine der wichtigsten Softwarefunktionen für dieses Projekt ist das integrierte Alarmmanagementsystem: Die Universität überwacht das System täglich aus der Ferne, um eventuelle Probleme zu erkennen. Die UniStream SPS löst Alarme aus, die leicht verständlich und einfach zu beheben sind.
Darüber hinaus kann der Programmierer mit der UniLogic™-Software für das Programmieren sowohl die SPS- als auch die HMI-Anwendungen in einer einfachen Umgebung erstellen. Die Software wird kostenlos zur Verfügung gestellt und bietet darüber hinaus Funktionen zur Verkürzung der Programmierzeit, wie die Möglichkeit, Kontaktplan-Funktionen, HMI-Bildschirme und Webseiten in einer Bibliothek zu speichern, um sie danach in anderen Projekten wieder zu verwenden. Der Ingenier Andy James erklärt: „Die technische Unterstützung hätte nicht besser sein können. Einige Teile der Software waren für mich neu, aber mit der UniLogic-Software und der Hilfe von i4 hat sich alles zu einem Gesamtpaket zusammengefügt.“
UniStream hat die Gesamtkosten unter den Budgetgrenzen gehalten und war sehr einfach zu verwenden. Dank der Unterstützung und Kompetenz der Mitarbeiter von Unitronics wird Tills Innovation auch weiterhin UniStream und auch die Logik-Controller der Vision-Reihe bei zukünftigen Projekten verwenden.
Andy James fasst sein Erlebnis folgendermaßen zusammen: „Ich arbeite seit mehr als 20 Jahren mit SPSen, aber seit ich das große Sortiment von Unitronics verwende, muss ich für unsere zahlreichen und vielfältigen Projekte nicht mehr nach anderen SPS-Herstellern suchen.“
